ARMSTRONG BELEM i FSA

Dystrybutory Pary Technologicznej
Seria urządzeń dystrybuujących parę wodną wytwarzaną w niezależnym generatorze. Wykorzystywane do instalacji klimatyzacyjnych lub zastosowań technologicznych.
Produkowane w 4 wielkościach z różną średnicą króćca parowego, o wydajnościach do 1800 kg/h oraz różnych wykonaniach materiałowych.

Dystrybutory Pary Technologicznej BELEM

  • Opis skrócony

    Dystrybutory pary technologicznej firmy Armstrong występują w dwóch wersjach:

    • BELEM - Dystrybutor pary technologicznej do aplikacji pary w kanałach wentylacyjnych
    • FSA - Dystrybutor Pary Technologicznej do aplikacji pary bezośrednio w pomieszczeniu

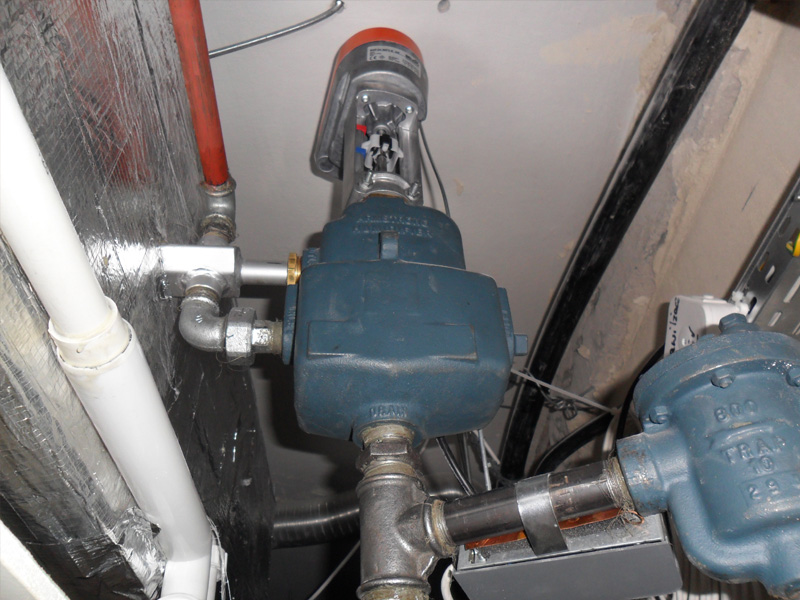

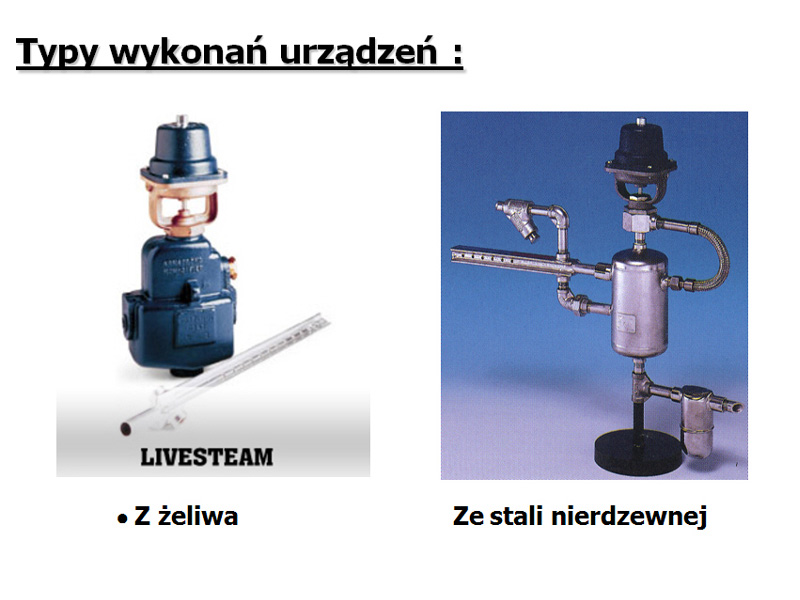

    Wykonanie materiałowe:

    • seria 9000 - wykonanie standardowe z żeliwa dla standardowych aplikacji
    • seria 1000 - wykonanie ze stali nierdzewnej. Nawilżacze z serii 1000 są wykorzystywane w specjalnych warunkach, np. gdy para wytwarzana jest z wody ultraczystej.

    Wszystkie elementy omywane przez parę są wykonane ze stali nierdzewnej więc przenoszenie się zanieczyszczeń przez korozyjną wodę jest zmniejszone do minimum. Jeżeli przenoszenie zanieczyszczeń jest problemem podczas dystrybucji pary to Seria 1000 będzie odpowiednim rozwiązaniem.

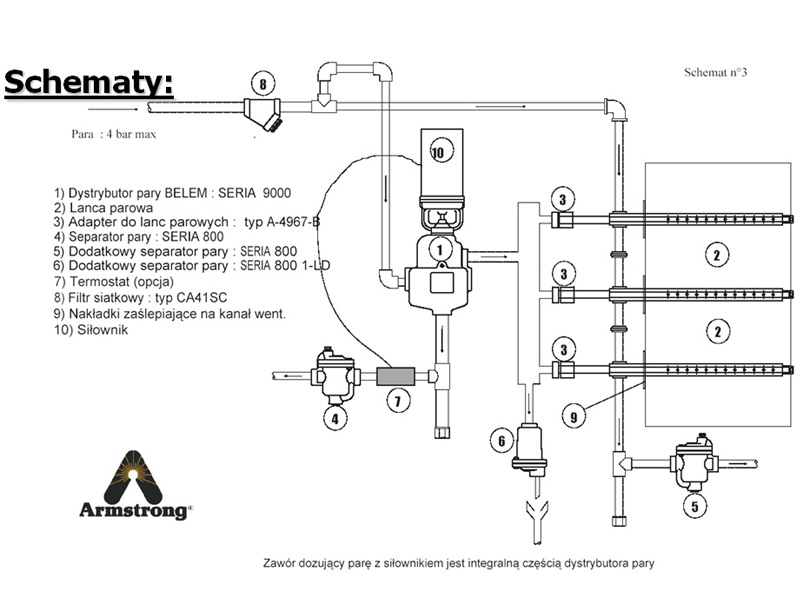

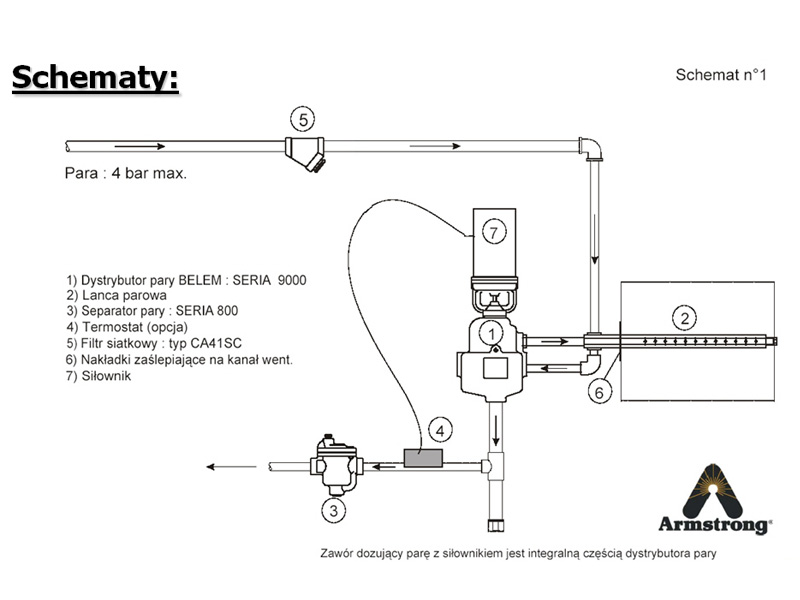

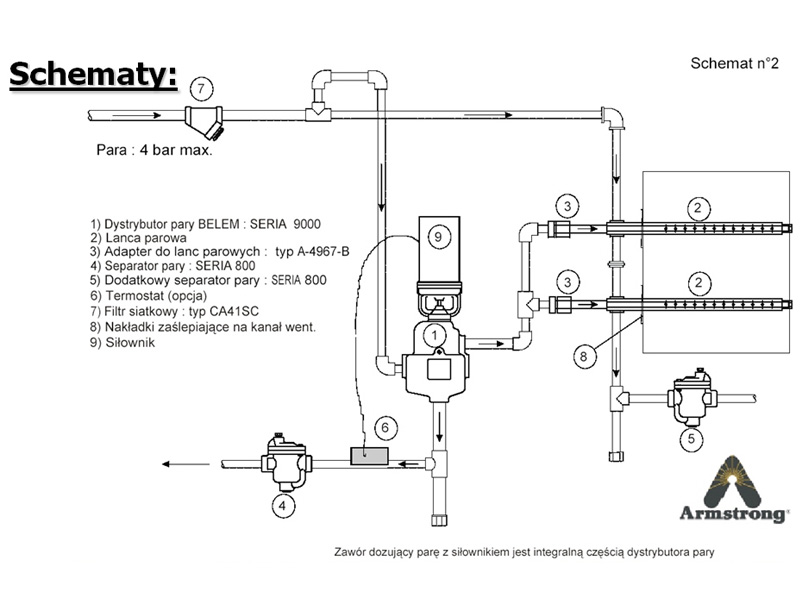

    Części Składowe Dystrybutora BELEM / FSA

    • korpus nawilżacza z fabrycznie zamontowanym siłownikiem typu on/off lub proporcjonalnym
    • układ sterowania: EM - elektryczny lub AM - pneumatyczny
    • filtr siatkowy na zasilaniu
    • separator pary / odwadniacz dzwonowy
    • lanca parowa dopasowana do szerokości kanału (BELEM) lub element nawiewny (FSA)
    • wyłącznik temperaturowy - zabezpieczenie przed wypływem kondensatu z lanc

    Parametry Pracy

    Ciśnienie robocze pary powinno zawierać się w zakresie 0,15 do 4 bar.
    Przy takich parametrach możliwe jest uzyskanie wydatku pary nawet do 1800 kg/h

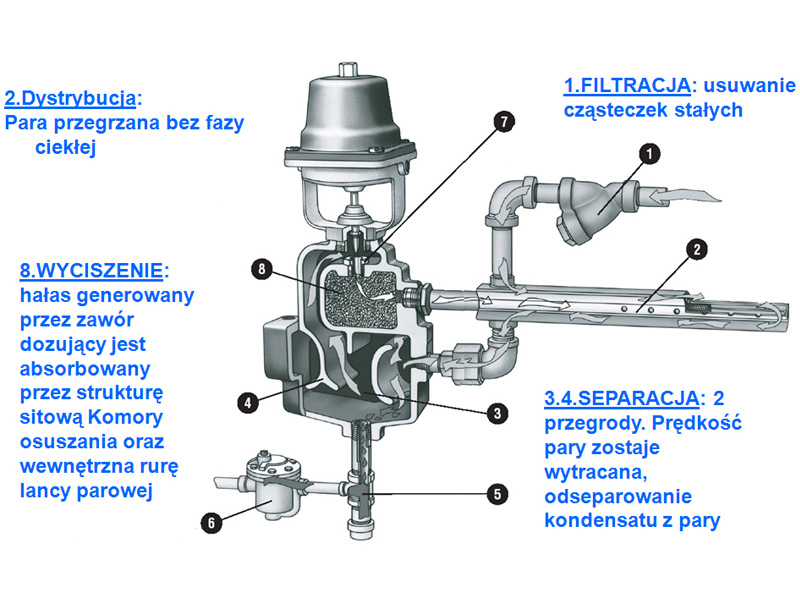

    Zasada Działania Nawilżacza Armstrong BELEM 9000 / BELEM 1000

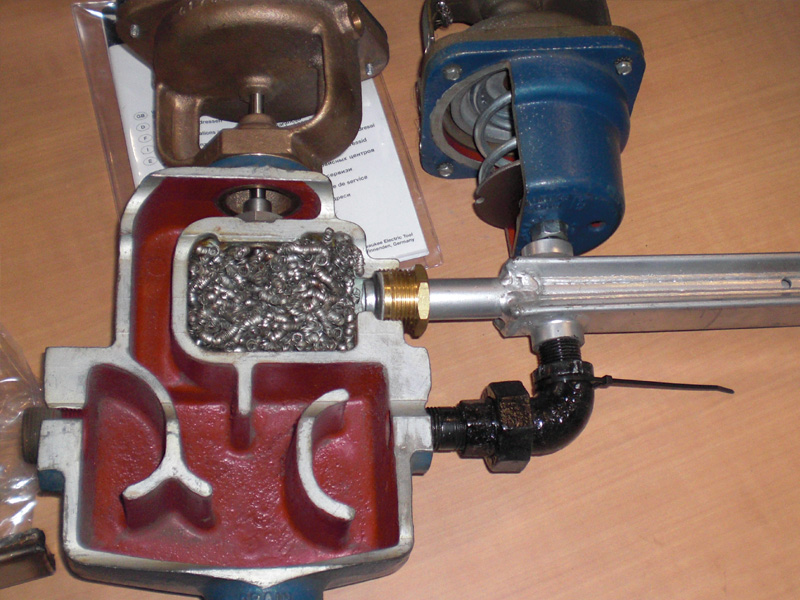

    Kotły Parowe dostarczają nasyconą parę wodną, która jest podatna na wykroplenie kondensatu. Wykorzystując parę wodną z niezależnego generatora należy ją odpowiednio skondycjonować. Cały proces zaczyna się od usunięcia z pary zanieczyszczeń stałych. Następnie para wpływa do nawilżacza gdzie w specjalnie wyprofilowanej komorze łagodnie wytraca prędkość. Kolejnym etapem jest osuszenie pary podczas, którego oddzielony zostaje kondensat i odprowadzony do spustu skroplin. Ostatecznym procesem zachodzącym w nawilżaczach Armstrong jest wytłumienie hałasu powstającego podczas nawilżania.
    Tak skondycjonowana para wodna jest dozowana w kanale wentylacyjnym za pomocą lancy o specjalnej konstrukcji (z płaszczem parowycm). Dzięki tej konstrukcji lanc oraz zitegrowanego termostatu w rozwiązaniach firmy Armstrong nie występuje ryzyku wypływu kondensatu razem z parą a precyzyjny układ automatyki zapewnia natychnistową odpowiedź całego systemu nawilżania na zadany parametr wilgotności względnej.

    Zasada Działania Nawilżacza Armstrong FSA

    Kotły Parowe dostarczają nasyconą parę wodną, która jest podatna na wykroplenie kondensatu. Wykorzystując parę wodną z niezależnego generatora należy ją odpowiednio skondycjonować. Cały proces zaczyna się od usunięcia z pary zanieczyszczeń stałych. Następnie para wpływa do nawilżacza gdzie w specjalnie wyprofilowanej komorze łagodnie wytraca prędkość. Kolejnym etapem jest osuszenie pary podczas, którego oddzielony zostaje kondensat i odprowadzony do spustu skroplin. Ostatecznym procesem zachodzącym w nawilżaczach Armstrong jest wytłumienie hałasu powstającego podczas nawilżania.
    Tak skondycjonowana para wodna jest dozowana bezpośrednio w pomieszczeniu za pomocą strugi powietrza ytwarzanej przez zintegrowany wentylator. Dzięki tej konstrukcji wraz ze zitegrowanym termostatem w rozwiązaniach firmy Armstrong nie występuje ryzyku wypływu kondensatu razem z parą a precyzyjny układ automatyki zapewnia natychnistową odpowiedź całego systemu nawilżania na zadany parametr wilgotności względnej.

  • Armstrong BELEM 91 92 93 94 1100 1200 1300 1400
    Wymiary [mm]
    Szerokość [mm] 175 194 242 406 210 228 336 546
    Wysokość [mm] 218 218 302 435 211 262 417 613
    Głębokość [mm] 115 141 171 276 105 114 168 273
    Waga urządzeń
    bez siłowników
    [kg] 11 14 24 66 14 14 15 36
    Typy siłowników [-] Pneumatyczne Modulowane / Elektryczne Modulowane i On/Off
    Wydajność przy
    ciś. pary 0,5 bar
    [kg/h] 1-35 5-55 60-136 114-449 1-35 5-55 60-136 114-449
    Wydajność przy
    ciś. pary 1,0 bar
    [kg/h] 2-57 10-88 84-238 188-699 2-57 10-88 84-238 188-699
    Wydajność przy
    ciś. pary 2,0 bar
    [kg/h] 4-86 13-136 122-375 275-1096 4-86 13-136 122-375 275-1096
    Wydajność przy
    ciś. pary 4,0 bar
    [kg/h] 6-143 20-220 200-620 461-1823 6-143 20-220 200-620 461-1823

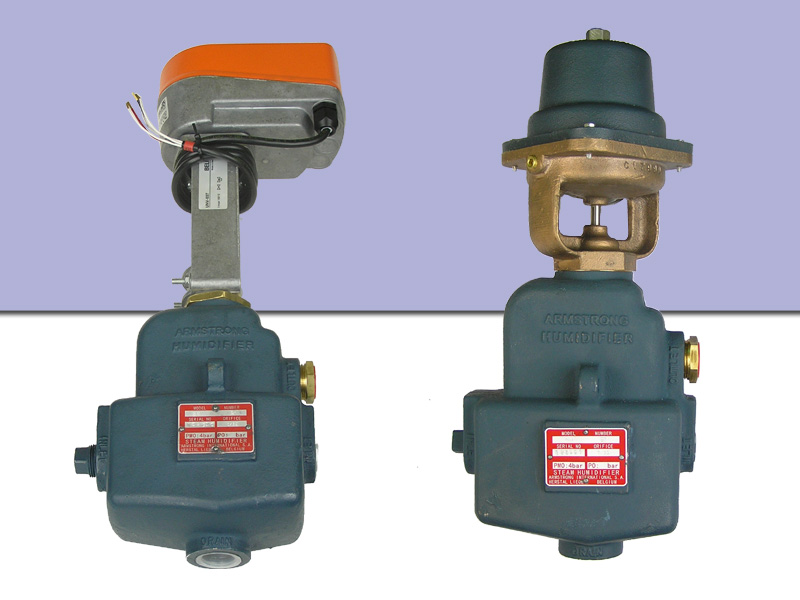

  • Dystrybutor BELEM 9000

    Dystrybutor seria BELEM 9000

    Korpus dystrybutora pary BELEM 9000 jest sercem układu i służy do kondycjonowania pary wodnej. Seria nawilżaczy 9000 wykonana jest z żeliwa. Na zdjęciu przedstawione są Dystrybutory z siłownikiem elektrycznym (EM) i pneumatycznym (AM).



    Dystrybutor BELEM 1100

    Dystrybutor seria BELEM 1100

    Korpus dystrybutora pary BELEM 1100 jest sercem układu i służy do kondycjonowania pary wodnej. Seria nawilżaczy 1100 wykonana jest ze stali nierdzzewnej. Na zdjęciu przedstawiony jest Dystrybutor z siłownikiem elektrycznym (EM).



    multisteam

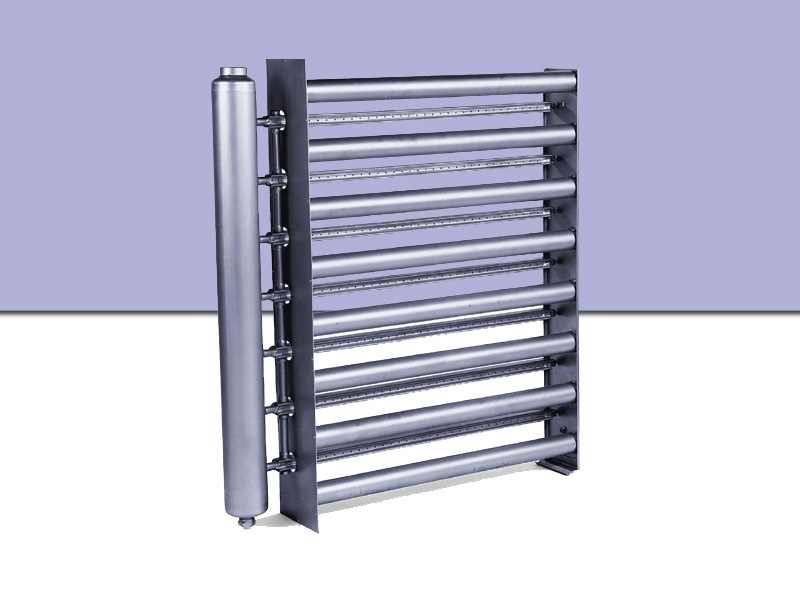

    System dystrybucji „Multisteam”

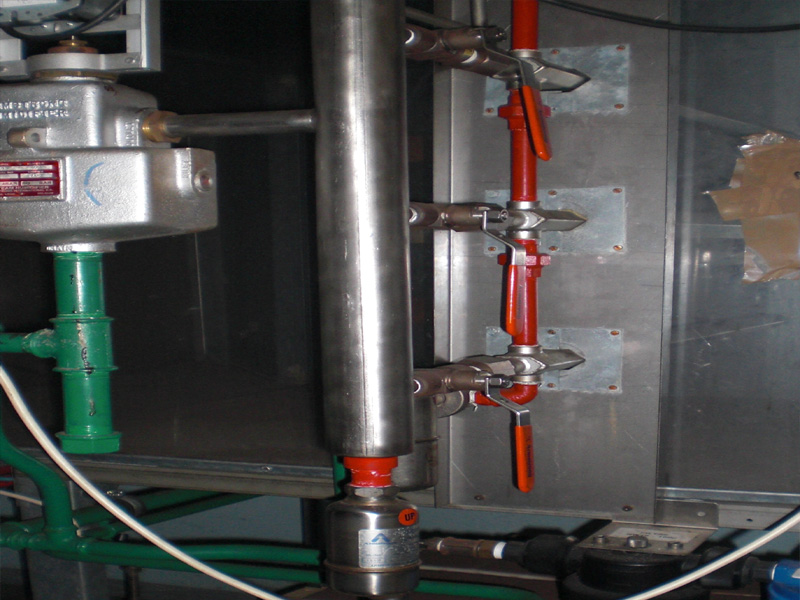

    System Multisteam służy do dystrybucji pary wewnątrz kanałów wentylacyjnych. Jego zadaniem jest maksymalne skrócenie dystansu odparowania pary wodnej.



    Lanca kanałowa

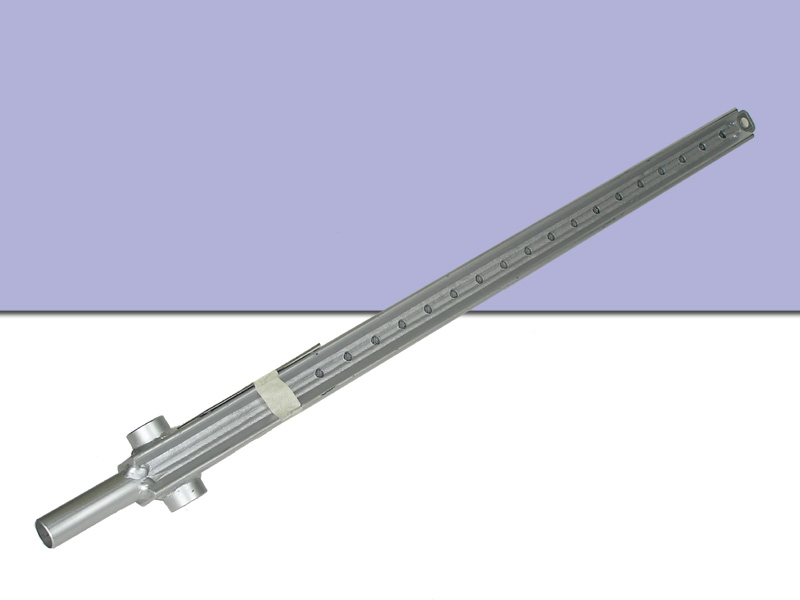

    Lanca Kanałowa

    Lanca to podstawowy sposób dystrybucji pary w kanale wentylacyjnym. Armstrong opatentował system lanc z płaszem parowym dzięki któremu lanca jest podgrzewana przez napływającą parę wodną. Dzięki temu rozwiązaniu para dystrybuowana do kanału wentylacyjnego jest sucha.

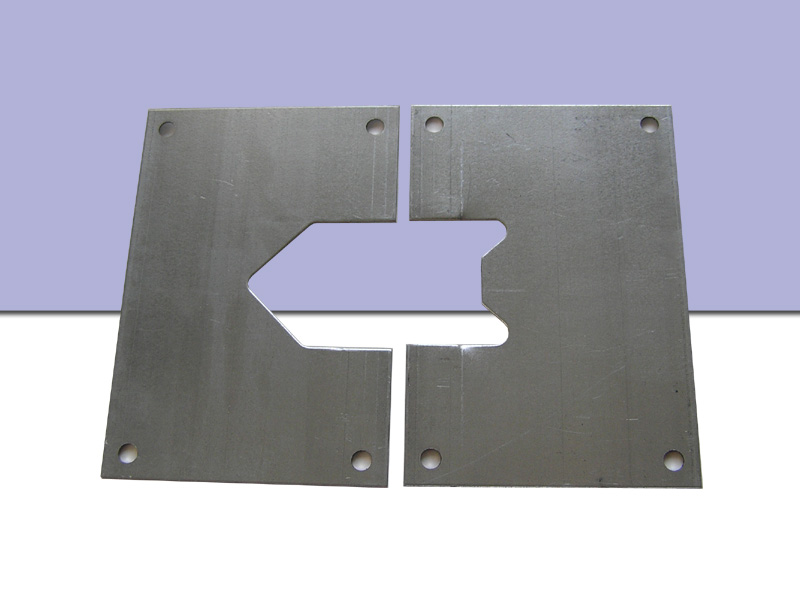

    Zaślepienie Kanału Wentylacyjnego

    Zaślepienie Kanału Wentylacyjnego

    Nietypowy kształt lanc powoduje, że najwygodniejszym rozwiązaniem do zaślepienia kanału wentylacyjnego jest użycie fabrycznego zaślepienia kanału wentylacyjnego.

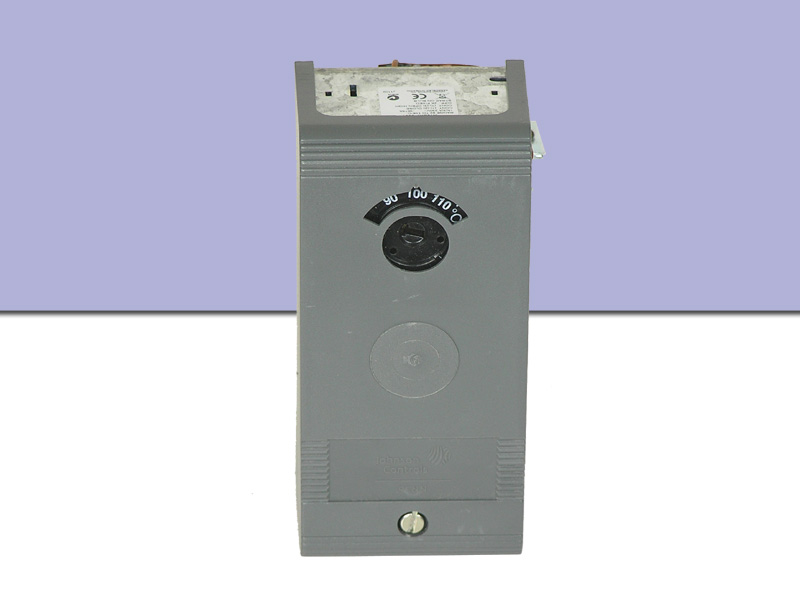

    Wyłącznik temperaturowy

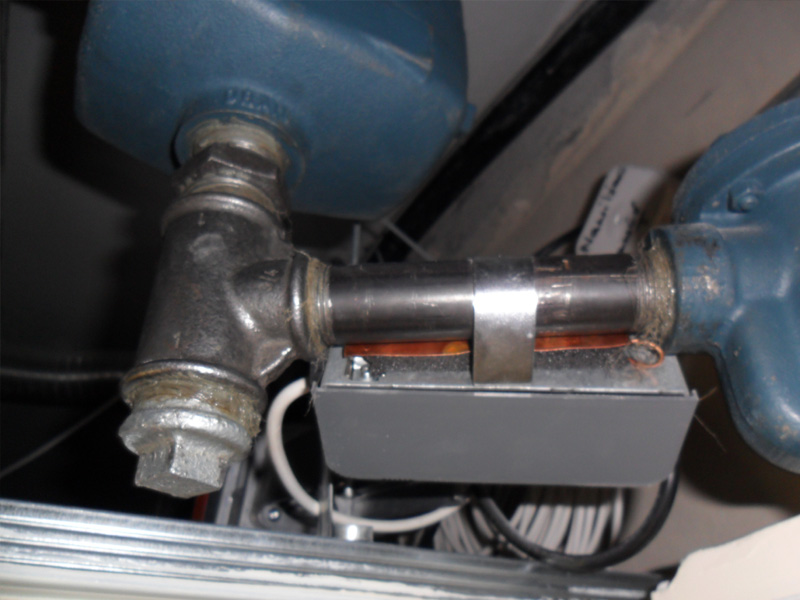

    Wyłącznik temperaturowy

    Wyposażenie układu w termostat wyklucza możliwość wykroplenia się wody z lanc parowych. Służy on jako układ zabezpieczający zadający sygnał otwarcja zaworu dozującego parę w momencie gdy lanca osiągnie odpowiednią temperaturę.



    Filtr Siatkowy

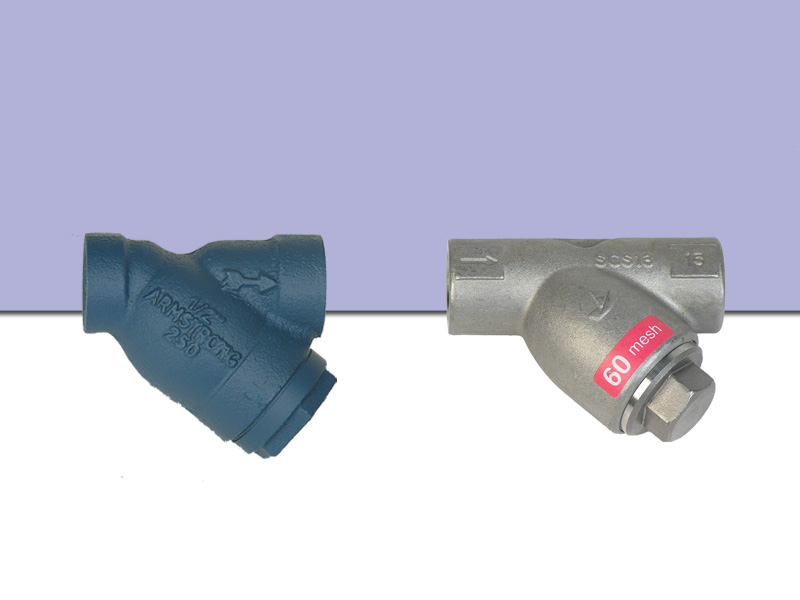

    Filtr Siatkowy

    Montowany na przewodzie zasilającym Nawilżacz w parę technologiczną filtr siatkowy wychwytuje zanieczyszczenia stałe przenoszone z parą. Na zdjęciu przedstawione filtry w wykonaniu żeliwnym (seria 9000) oraz ze stali nierdzewnej (seria 1100).

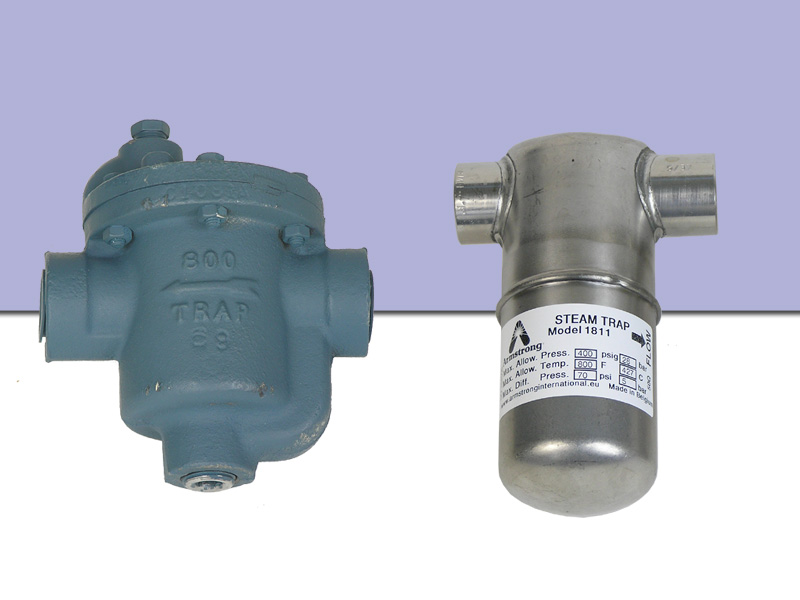

    Odwadniacz

    Odwadniacz

    Służy do odseparowania pary od wykraplającego się kondensatu. Na zdjęciu przedstawione odwadniacze w wykonaniu żeliwnym (seria 9000) oraz ze stali nierdzewnej (seria 1100).



    Higrostat kanałowy i pomieszczeniowy

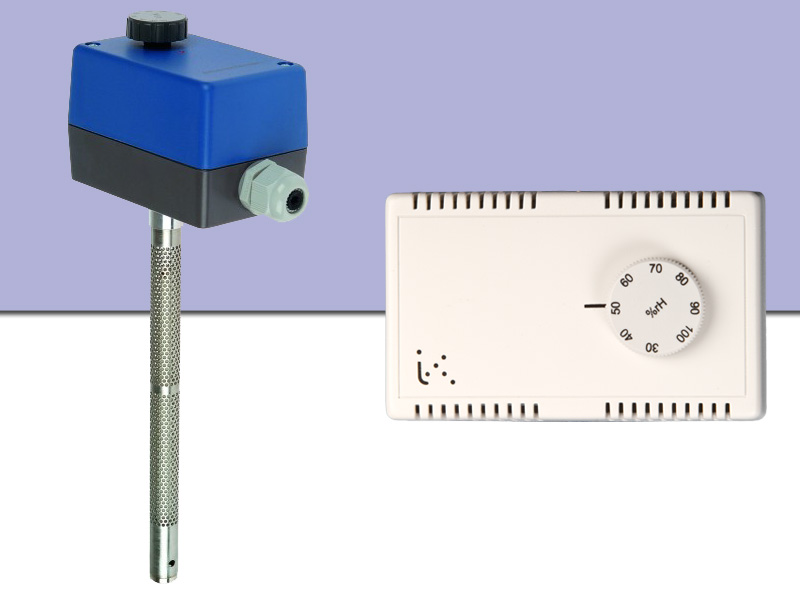

    Higrostat kanałowy DBKH-10 i pomieszczeniowy DBZH-10

    Higrostat DBKH-10 służy do sterowania nawilżaczem w systemie ON-OFF lub jako ogranicznik wilgotności maksymalnej w kanale wentylacyjnym przy zastosowaniu sterowania PROPORCJONALNEGO.



    Czujnik wilgotności kanałowy i pomieszczeniowy

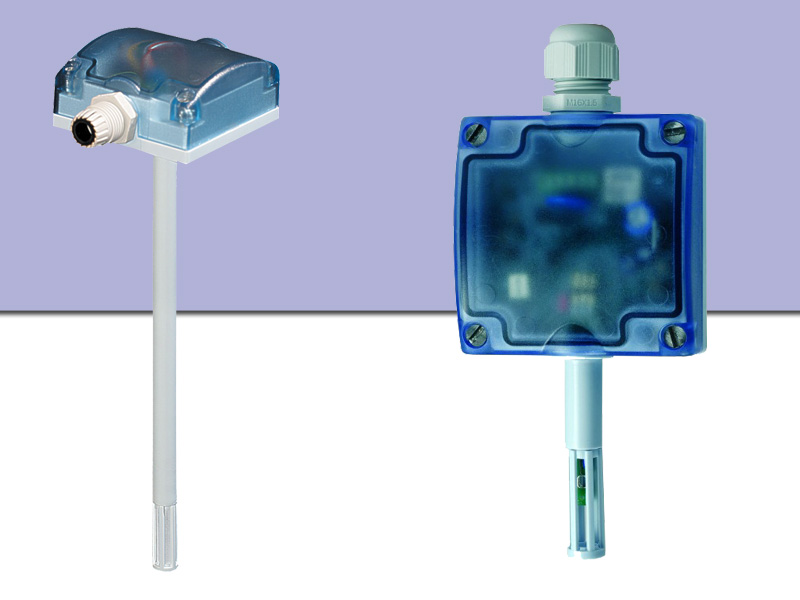

    Czujnik wilgotności kanałowy TUC-1 i pomieszczeniowy TUE-1

    Czujnik wilgotności służy do pomiaru wilgotności w kanale wentylacyjnym i przekazaniu odczytu do nawilżacza. Element wykorzystywany przy zastosowaniu sterowania PROPORCJONALNEGO w nawilżaczu.


  • Producent Model Opis Dokument Plik
    ARMSTRONG BELEM 9000, BELEM 1100, FSA Dystrybutory Pary Technologicznej o wydajności do 1800 kg/h Broszura ściągnij plik
