Nawilżacze Parowe elektrodowe CMC

Nawilżacze parowe elektrodowe Devatec CMC

Nawilżacze parowe elektrodowe Devatec CMC

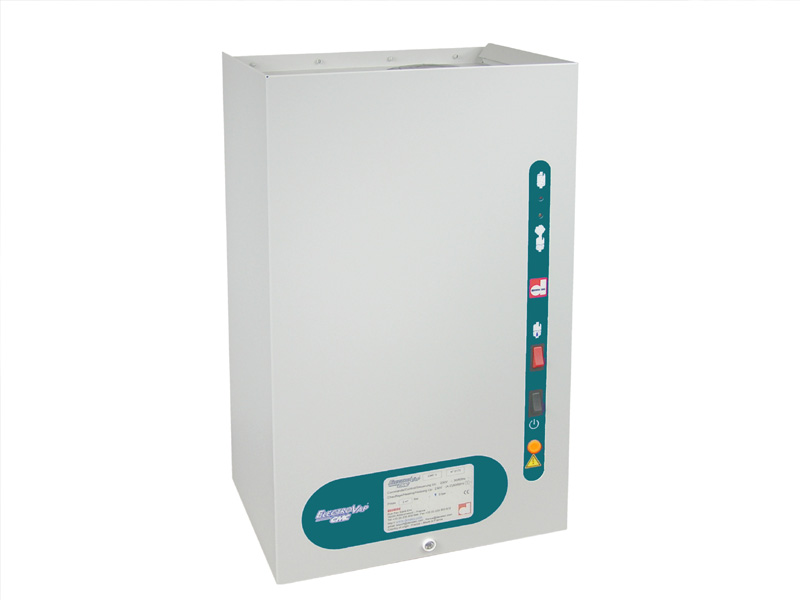

DEVATEC CMC

Nawilżacze Parowe Elektrodowe
Seria małych nawilżaczy parowych przeznaczonych do małych instalacji klimatyzacyjnych.
Produkowane w 4 wielkościach o zakresie wydajności od 1 do 4 kg/h.

Nawilżacze Parowe Elektrodowe CMC

  • Opis skrócony

    Seria małych nawilżaczy parowych przeznaczonych do małych instalacji klimatyzacyjnych.Produkowane w 4 wielkościach o zakresie wydajności od 1 do 4 kg/h.

    Zasada działania Nawilżaczy Parowych Elektrodowych

    Przepływ prądu elektrycznego przez elektrody zanurzone w wodzie powoduje wytwarzanie sterylnej, czystej i bezwonnej pary, która na skutek wytworzonego w cylindrze nadciśnienia jest przetłaczana do elementu nawilżającego (lanca parowa w kanale lub element bezpośredniego nawiewu w pomieszczeniu). Wytwarzanie pary w urządzeniu przebiega w sposób całkowicie zautomatyzowany. Odpowiednia przewodność elektryczna wody w cylindrze, warunkująca poprawne funkcjonowanie urządzenia, jest utrzymywana automatycznie dzięki cyklicznemu przepłukiwaniu cylindra wodą wodociągową. Częstotliwość tego procesu jest regulowana poprzez układ elektroniczny. Dzięki temu czas pracy cylindrów został znacznie wydłużony.Nawilżacz wytwarza niezbędną ilość pary aż do momentu, w którym mierzona wilgotność względna powietrza osiągnie wymagany poziom. Proces produkcji pary zostaje wznowiony, gdy czujnik wykryje spadek wilgotności względnej powietrza poniżej zadanego poziomu.

    Specyfikacja

    • sterowanie mikroprocesorowe
    • sterowanie proporcjonalne oraz ON/OFF
    • różne konfiguracje sterowania proporcjonalnego, obejmujące: kompletny układ z czujnikiem wilgotności DEVATEC z kartą sterowania proporcjonalnego i wbudowanym regulatorem (czujnik dostarczany przez instalatora) z kartą sterowania proporcjonalnego (konieczny sygnał z zewnętrznego regulatora)
    • dopuszczalne ciśnienie w kanale do 2000Pa
    • cykliczne przepłukiwanie cylindrów celem ograniczenia wytrącania kamienia
    • przystosowany do wody wodociągowej lub zmiękczonej
    • szeroki zakres przewodności wody 30-1000 ľS/cm
    • proste podłączenie zasilania wodnego
    • 4 modele o zakresie wydajności 1-4 kg/h
    • system "Antifoaming" wydłużający żywotność cylindrów
    • doskonały dostęp serwisowy do urządzenia

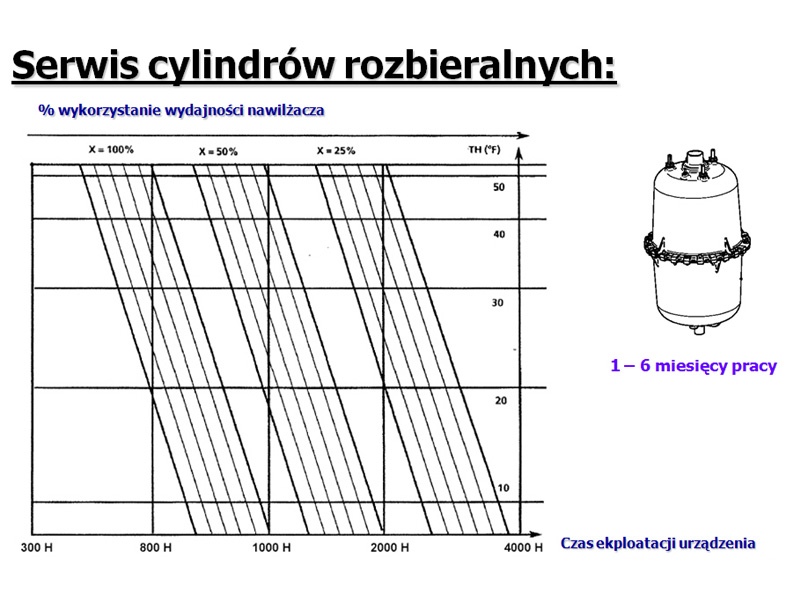

    • cylindry rozbieralne w standardzie
    • zawór spustowy o dużej średnicy, z systemem samooczyszczania
    • lance kanałowe o wymaganej długości
    • elementy nawiewne do bezpośredniej dystrybucji pary w pomieszczeniu
    • łatwa instalacja
    • obudowy mrozoodporne do montażu na zewnątrz
    • certyfikaty PZH, WRC, CE, UL i CSA.

    Zastosowanie

    • pomieszczenia bytowe
    • laboratoria
    • muzea
  • Model CMC 1 2 3 4
    Wydatek pary [kg/h] 1 2 3 4
    Moc nominalna [kW] 0,75 1,50 2,30 3,00
    Napięcie zasilania [V] 230/50Hz 230/50Hz 230/50Hz 230/50Hz
    Ilość faz [-] 1 1 1 1
    Prąd zasilania [A] 3,3 6,5 9,8 13,0
    Napięcie sterowania [V] 230/50Hz 230/50Hz 230/50Hz 230/50Hz
    Ilość cylindrów [-] 1 1 1 1
    Średnica króćca parowego [mm] 25 25 25 25
    Wymiary i masa urządzenia
    Szerokość [mm] 295 295 295 295
    Wysokość [mm] 506 506 506 506
    Głębokość [mm] 217 217 217 217
    Masa pusty [kg] 10 10 10 10
    Masa pełny [kg] 18 18 18 18

  • lanca kanałowa

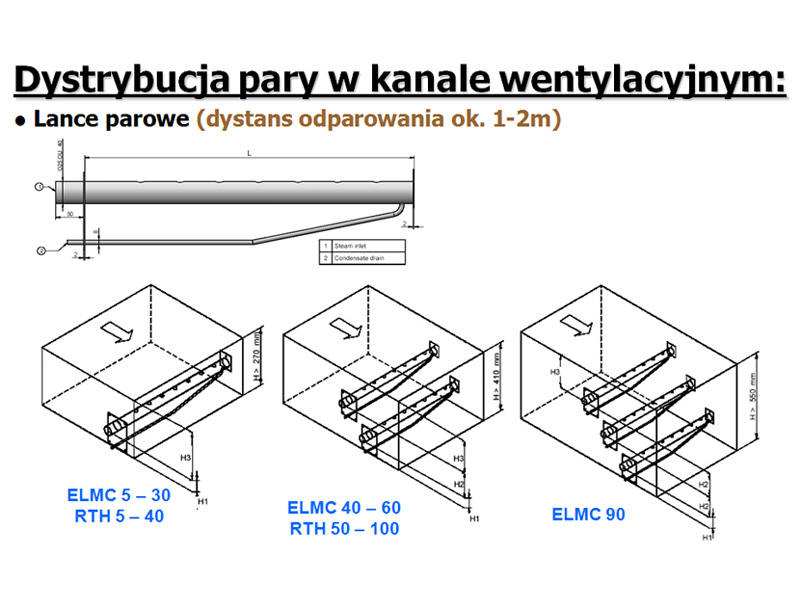

    Lance kanałowe D25 mm

    Lance kanałowe służą do dystrybucji pary w kanałach wentylacyjnych. Istnieje możliwość wykonania lanc o dowolnej długości tak aby pasowały idealnie do nietypowych kanałów wentylacyjnych.



    multisteam

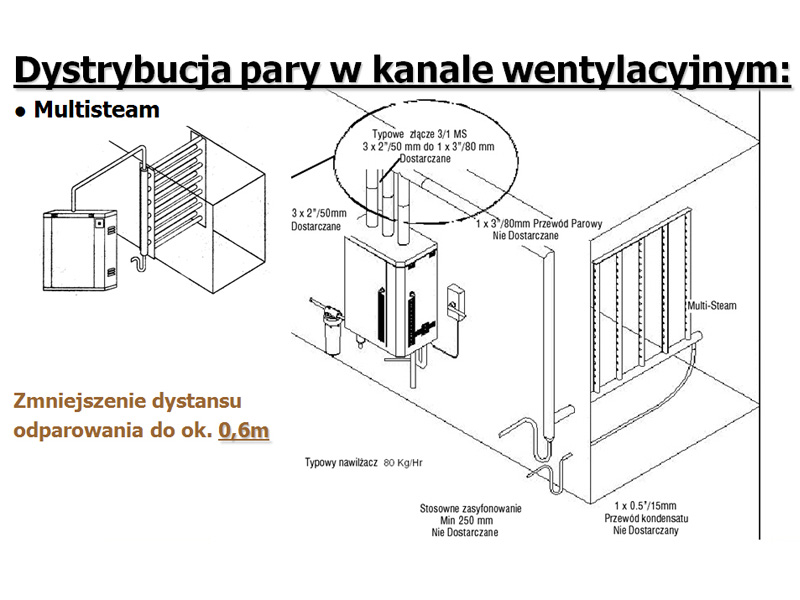

    System dystrybucji „Multisteam”

    System Multisteam służy do dystrybucji pary wewnątrz kanałów wentylacyjnych. Jego zadaniem jest maksymalne skrócenie dystansu odparowania pary wodnej.



    przewód parowy

    Przewód parowy D 25 mm

    Przewody parowe wykonane są ze zbrojonej gumy i wykorzystywane do połączenia nawilżacza z lancami.



    przewód kondensatu

    Przewód kondensatu D 8 mm

    Przewody parowe wykonane są z gumy i wykorzystywane do odprowadzania kondensatu powstałego w lancach parowych.



    cvmc1

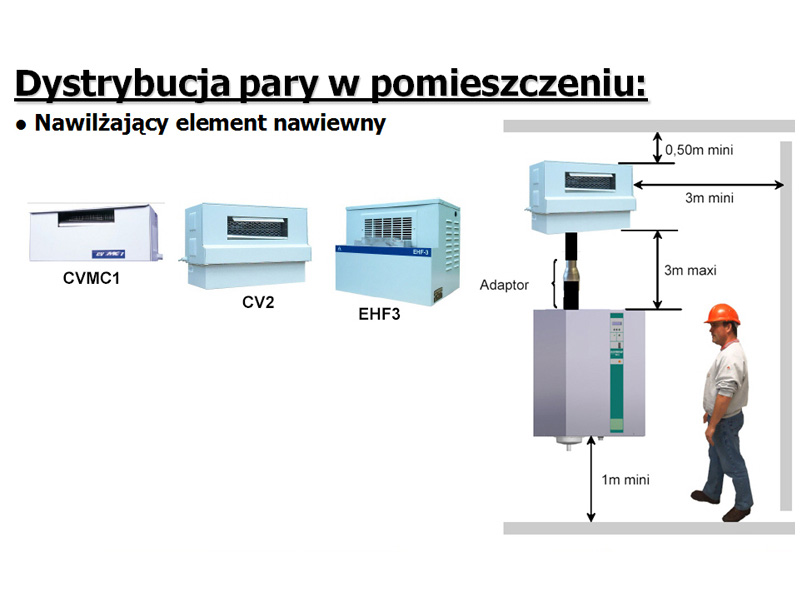

    Element pomieszczeniowy CVMC1

    CVMC1 służy do dystrybucji pary bezpośrednio w pomieszczeniu.



    cv2

    Element pomieszczeniowy CV2

    CVMC1 służy do dystrybucji pary bezpośrednio w pomieszczeniu.



    kit0-10v

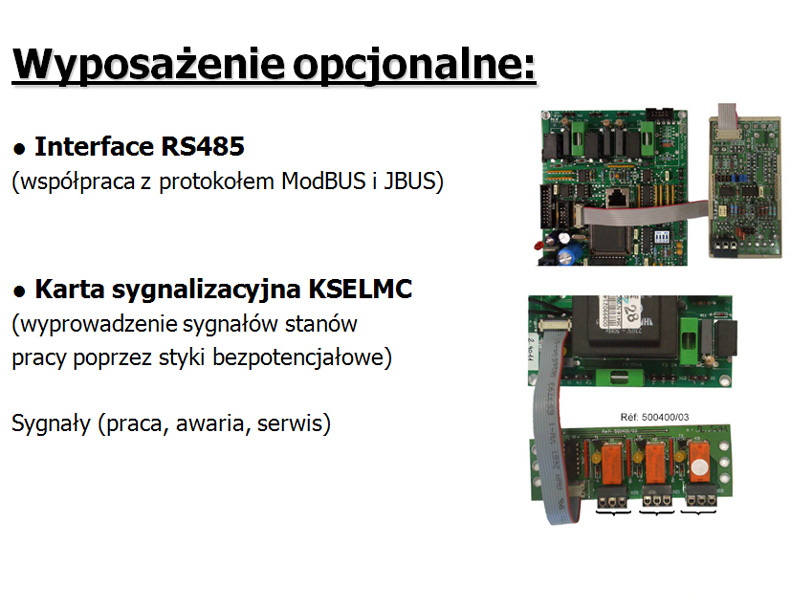

    Karta wyprowadzenia sygnałów

    Karta słuyży do wyprowadzenia sygnałów typu PRACA, AWARIA, SERWIS z urządzenia do nadrzędnego systemu zarządzania poprzez styki bezpotencjałowe.



    kit0-10v

    Karta sterowania proporcjonalnego

    Karta sterowania proporcjonalnego to alternatywny układ sterowania dzięki, któremu możemy sterować urządzeniem sygnałem proporcjonalnym napięciowym (np. 0-10V) lub prądowym (np. 4-20mA).



    higrostat

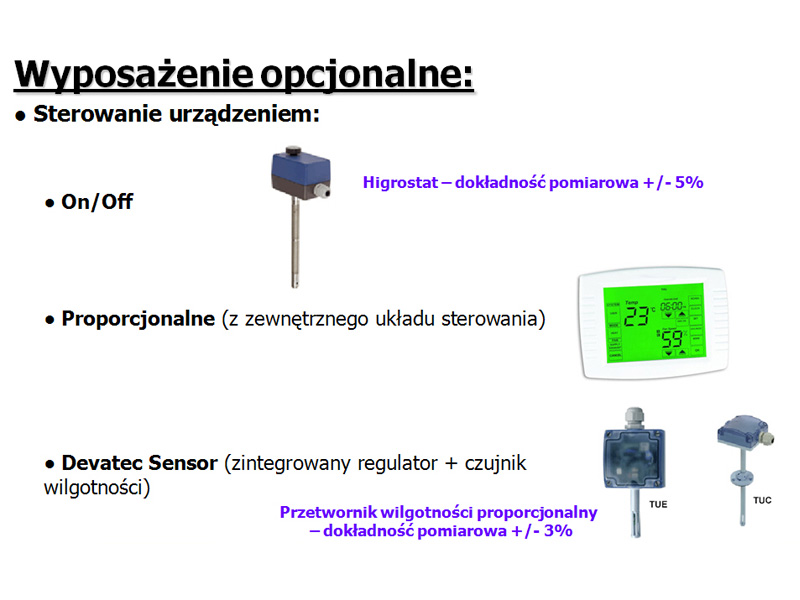

    Higrostat kanałowy DBKH-10 i pomieszczeniowy DBZH-10

    Higrostat DBKH-10 służy do sterowania nawilżaczem w systemie ON-OFF lub jako ogranicznik wilgotności maksymalnej w kanale wentylacyjnym przy zastosowaniu sterowania PROPORCJONALNEGO.



    czujnik wilgotności

    Czujnik wilgotności kanałowy TUC-1 i pomieszczeniowy TUE-1

    Czujnik wilgotności służy do pomiaru wilgotności w kanale wentylacyjnym i przekazaniu odczytu do nawilżacza. Element wykorzystywany przy zastosowaniu sterowania PROPORCJONALNEGO w nawilżaczu.



    obudowa mrozoodporna

    Obudowy mrozoodporne nawilżaczy

    W przypadku braku możliwości montażu nawilżacza w przestrzeni zamkniętej ogrzewanej, możemy zainstalować urządzenie w podgrzewanej mrozoodpornej obudowie na zewnętrz. Obudowa chroni urządzenie przed warunkami atmosferycznymi zewnętrznymi.



    system antyzamrożeniowy

    System antyzamrożeniowy

    W przypadku montażu nawilżacza w przestrzeni zamkniętej NIE-ogrzewanej, niezbędne jest wyposażenie urządzenia w system antyzamrożeniowy.



    stojak na nawilżacz

    Stojak pod urządzenie

    Standardowo urządzenia elmc montowane są na ścianie. Stojak umożliwia montaż urządzenia w przestrzeni otwartej.

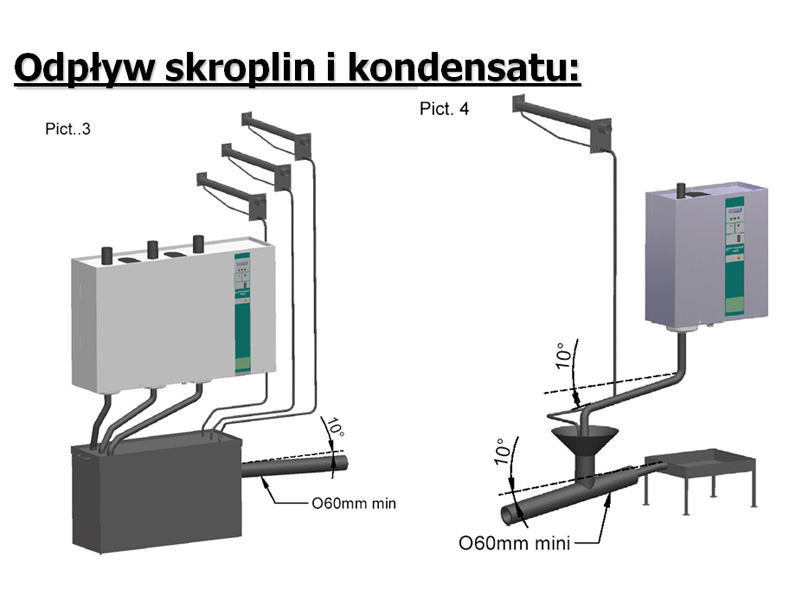

    zbiornik kondensatu

    Zbiornik Schładzający Kondensat

    Kondensat, który opuszcza urządzenie podczas płukania oraz wykraplający się w lancach ma temperaturę dochodzącą do 90stC. Zastosowanie zbiorników schładzających pośrednio pomiędzy podejściem kanalizacyjnym a nawilżaczem umożliwia wychłodzenie wody przed odprowadzeniem jej do kanalizacji.




  • Producent Model Opis Dokument Plik
    DEVATEC CMC Nawilżacze Parowe Elektrodowe o wydajności 1 do 4 kg/h Broszura ściągnij plik
    DEVATEC CMC Nawilżacze Parowe Elektrodowe o wydajności 1 do 4 kg/h DTR ściągnij plik
