Nawilżacze Adiabatyczne FogSYSTEM

Nawilżacze adiabatyczne FogSys

Nawilżacze adiabatyczne FogSystem

DEVATEC FogSYSTEM

Nawilżacze Wodne (Adiabatyczne)
Seria wytwornic mgły wodnej do aplikacji w kanałach wentylacyjnych oraz bezpośrednio w pomieszczeniu.
Produkowane urządzenia o wydajnościach do 150 kg/h.

Nawilżacze Wodne (Adiabatyczne) Fog System

  • Opis skrócony

    W naszej ofercie posiadamy:

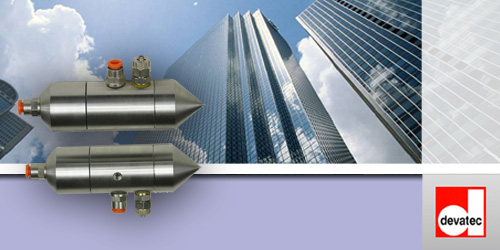

    • dysze ultradźwiękowe BUS - Urządzenia przeznaczone są do stosowania w kanałach wentylacyjnych oraz chłodniach (dysze BUS)
    • dysze ze zwężką Venturiego BV - Urządzenia przeznaczone są do stosowania bezpośrednio w pomieszczeniach (dysze BV)

    Zasada Działania Nawilżaczy Wodnych

    Nawilżacze adiabatyczne wykorzystują sprężone powietrze do rozbicia wody na mikroskopijne krople, które ulegają błyskawicznemu zaabsorbowaniu przez powietrze.

    Zasada Działania Dysz BUS

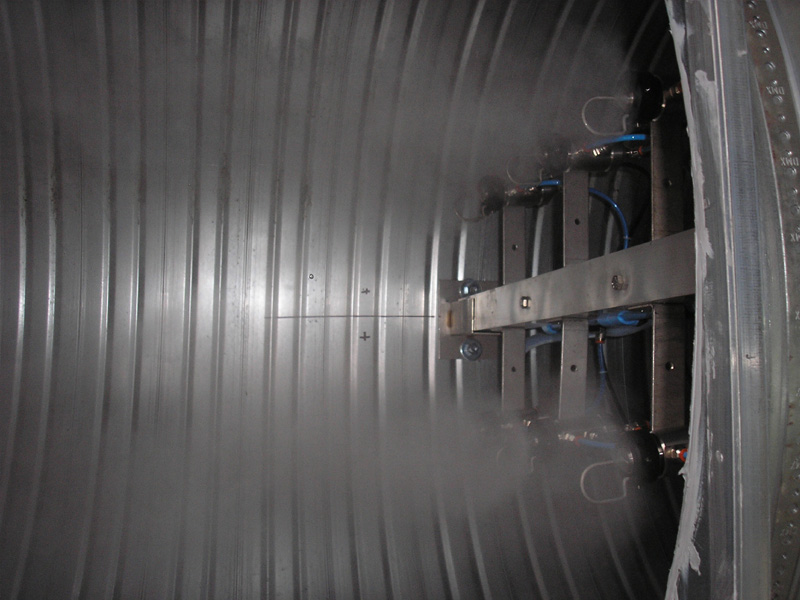

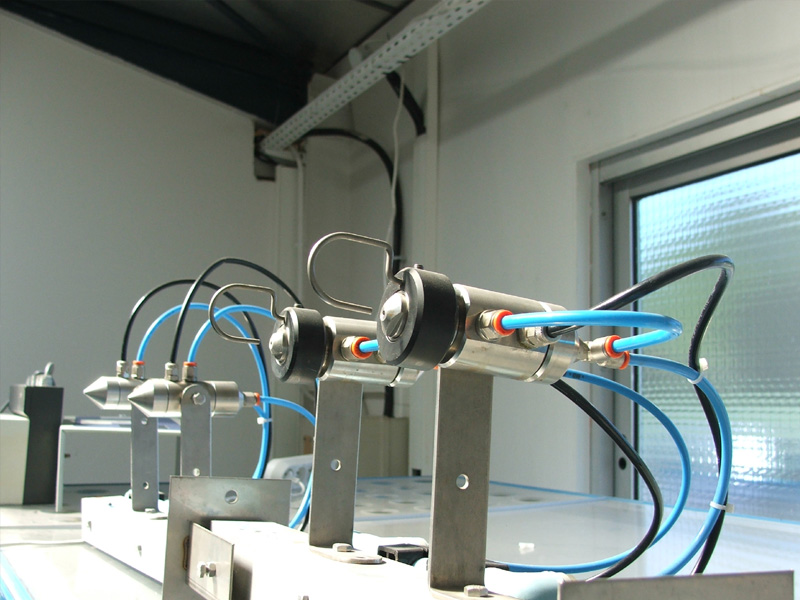

    Ultradźwiękowe dysze wodne, wykorzystują sprężone powietrze do rozproszenia wody na rezonatorze dysz ultradźwiękowych, w postaci mgły wodnej. Woda rozbita na mikroskopijne krople, mgła ulega błyskawicznemu zaabsorbowaniu w powietrzu. Dysze wodne mogą być wykorzystane w: urządzeniach klimatyzacyjnych (centrale wentylacyjne), kanałach wentylacyjnych oraz w chłodniach - czyli wszędzie tam gdzie istnieje wymuszony ruch powietrza.

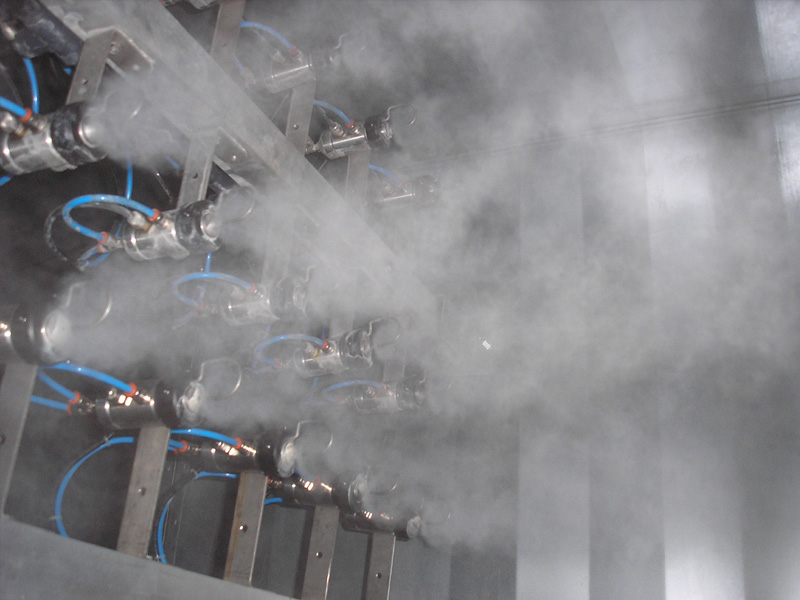

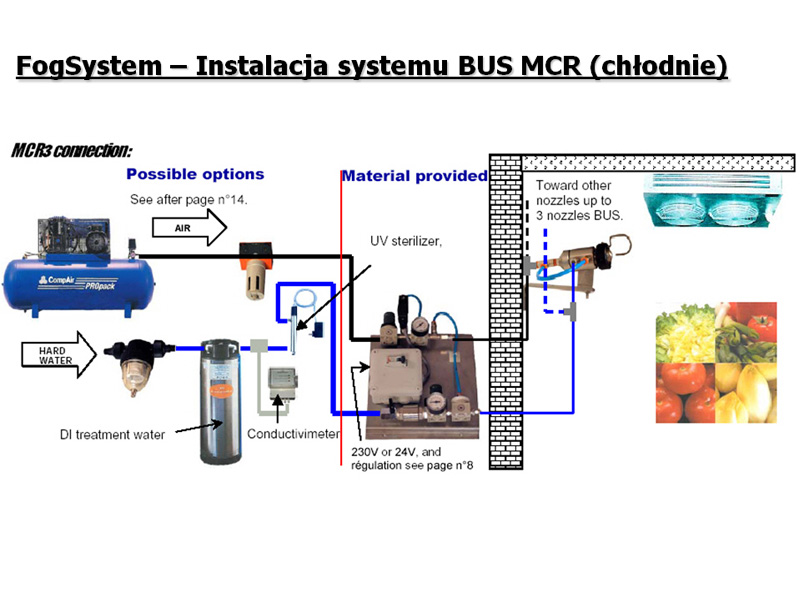

    W przypadku chłodni, dysze są zmontowane na szynie zbiorczej, zlokalizowanej w strumieniu powietrza, chłodnicy. Kierunek wyrzutu mgły wodnej powinien być zgodny z kierunkiem przepływu powietrza.
    Rozpylana mgła wodna absorbuje się z powietrzem na dystansie ok. 2 - 3 m.
    Wykorzystanie dysz BV nie wymaga podwyższonego ciśnienia wody.

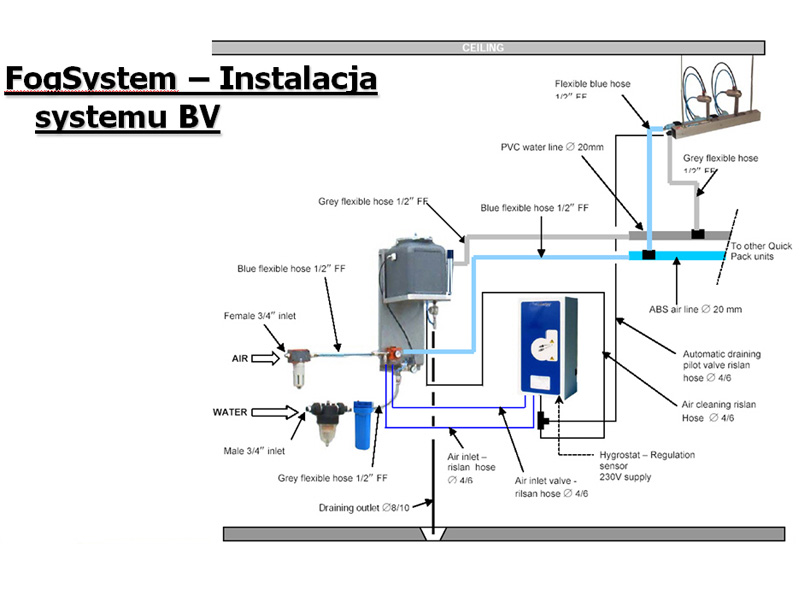

    Zasada Działania Dysz BV

    Dysze Venturego używają powietrze o podwyższonym ciśnieniu, które szybko wytważa podcisnienie, powoduje zasysanie wody ze zbiornika o stałym poziomie.
    Woda jest rozpylana na drobne krople (od 1,5 do 3,0 μm) w pomieszczeniu i w łatwy sposób miesza sie z powietrzem. Dysze te mogą być użyte we wszystkich pomieszcznieach dużych i małych.
    Rozpylana mgła wodna absorbuje się z powietrzem na dystansie ok. 4 - 5 m.
    Wykorzystanie dysz BV nie wymaga podwyższonego ciśnienia wody.

    Specyfikacja

    • wysoka precyzja utrzymywania wilgotności na poziomie +/- 2% RH
    • rozdrobnienie cząsteczek wody na poziomie 1 do 1,5 µm
    • duże wydajności: 90 l/h dla dysz BUS oraz 150 l/h dla dysz BV
    • sterowanie on/off lub proporcjonalne
    • współpraca z każdym rodzajem wody
    • dysze wykonane ze stali nierdzewnej
    • układ sterylizacji metodą UV zapewniający brak rozwoju bakterii
    • automatyczny spust wody z dysz po każdym postoju
    • dystans odparowania na poziomie 1 do 2 mb
    • dysze wykonane w systemie "DRIP Free" zapewniającym całkowitą ochronę przed wykraplaniem się wody z dysz
    • dysze mogą być dostarczane fabrycznie zamontowane na wsporniku o wymaganej przez klienta długości "QuickPack"
    • niskie zapotrzebowanie mocy elektrycznej
    • niskie koszty eksploatacyjne (przy użyciu wody zdemineralizowanej - bezobsługowe)
    • efekt chłodniczy - 1 l/h = 0,7 kW mocy chłodniczej

    Przykłądowe Zastosowanie

    • Przemysł elektroniczny
    • Chłodnie
    • Przemysł tekstylny
    • Przemysł Farmaceutyczny
  • Model FOG SYSTEM Dysze BV Dysze BUS Dysze BUS COOL
    Dystrybucja mgły wodnej [-] przestrzeń otwarta kanał wentylacyjny przestrzeń otwarta
    Wydajność max. systemu [l/h] do 150 do 90 do 24
    Wydajność 1 dyszy [l/h] 3 do 6 3 do 6 3 do 6
    Rozbicie cząsteczek wody [µm] 1,5 do 3 1,5 do 3 1,5 do 3
    Dystans odparowania [m] 4 do 5 2 do 3 2 do 3
    Precyzja [%] +/- 2 +/- 2 +/- 2
    Napięcie sterowania [V] 230/50Hz 230/50Hz 230/50Hz

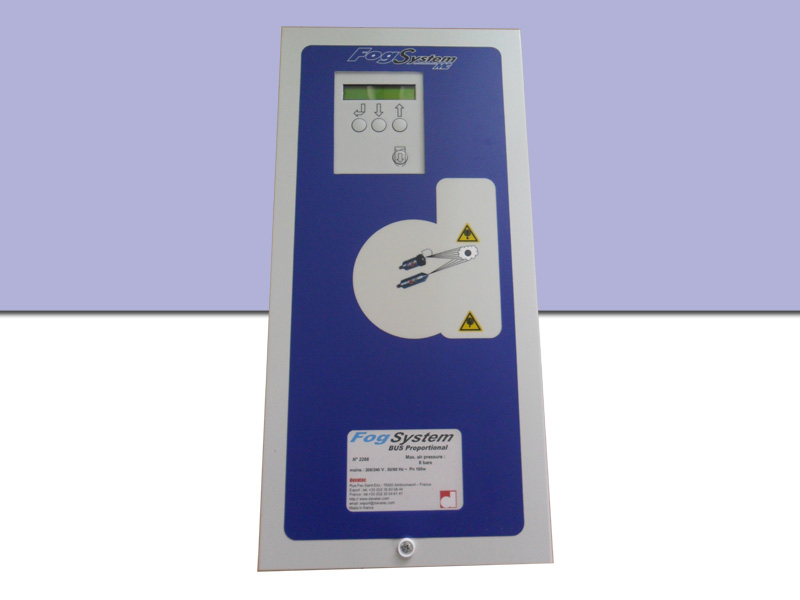

  • Skrzynka Regulacyjna

    Skrzynka Regulacyjna

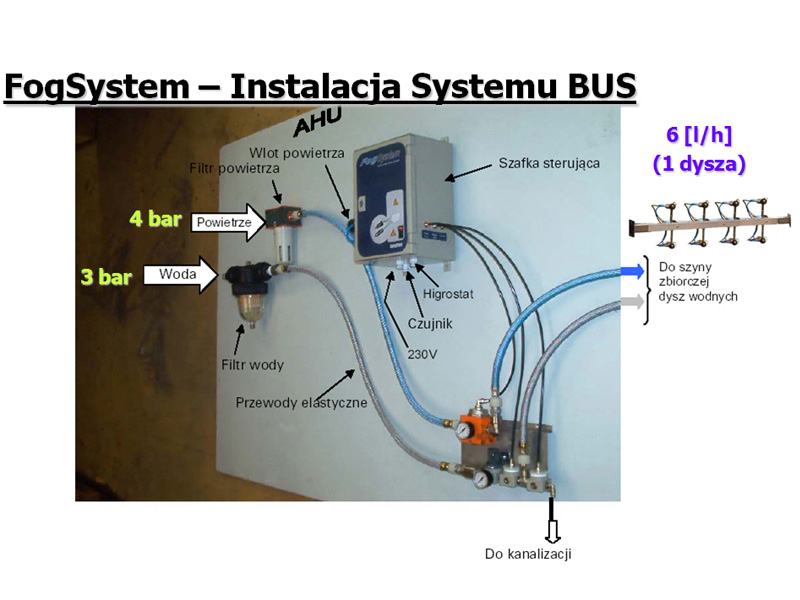

    Mózg systemu. Połączona z manifoldem zarządza procesem nawilżania..



    Manifold

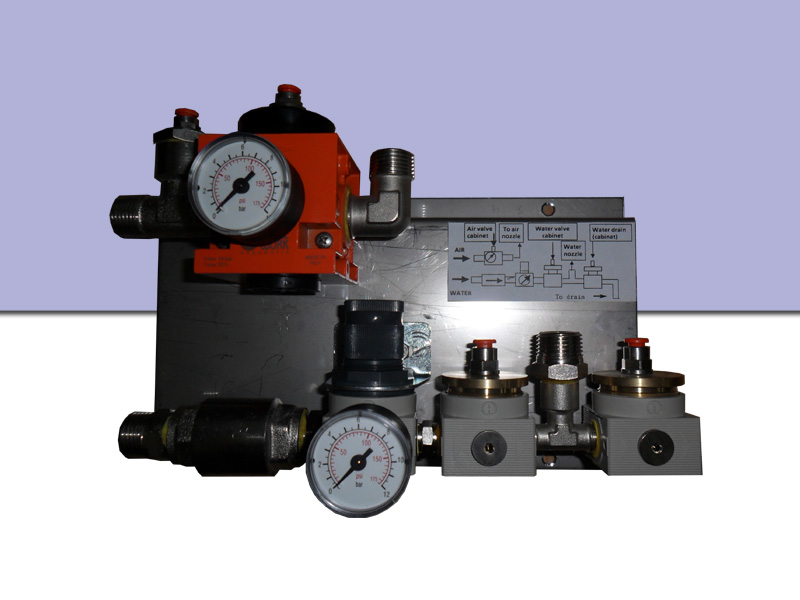

    Manifold

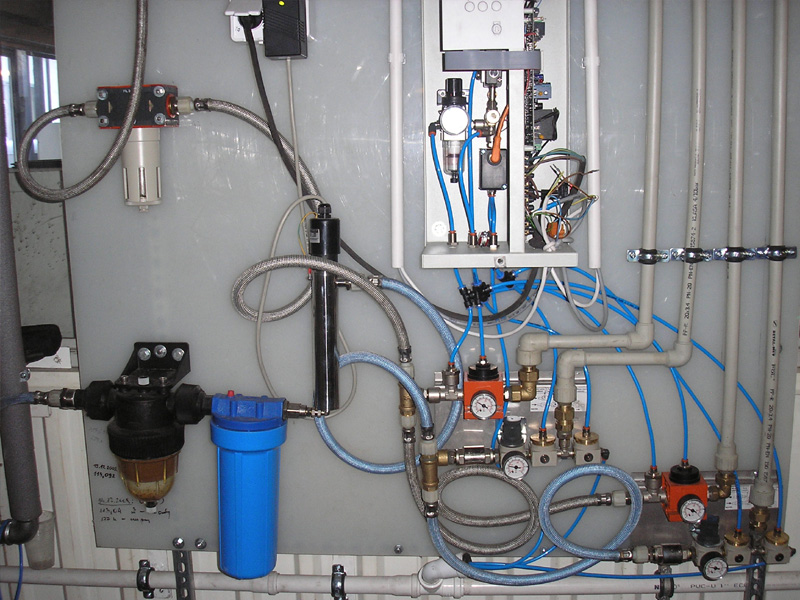

    Część systemu nawilżania służąca do rozdziału wody i sprężonego powietrza do części pomiarowej i części użytkowej.



    Higrostat kanałowy i pomieszczeniowy

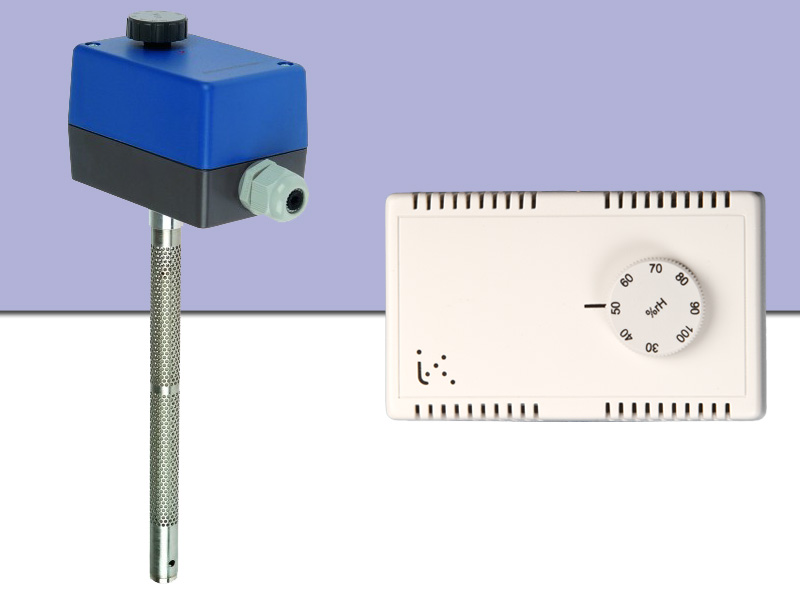

    Higrostat kanałowy DBKH-10 i pomieszczeniowy DBZH-10

    Higrostat DBKH-10 służy do sterowania nawilżaczem w systemie ON-OFF lub jako ogranicznik wilgotności maksymalnej w kanale wentylacyjnym przy zastosowaniu sterowania PROPORCJONALNEGO.

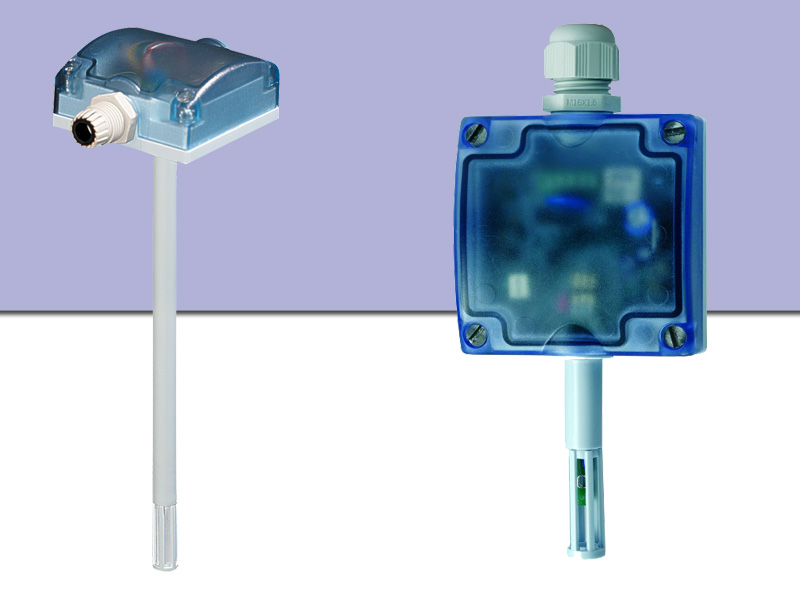

    Czujnik wilgotności kanałowy i pomieszczeniowy

    Czujnik wilgotności kanałowy TUC-1 i pomieszczeniowy TUE-1

    Czujnik wilgotności służy do pomiaru wilgotności w kanale wentylacyjnym i przekazaniu odczytu do nawilżacza. Element wykorzystywany przy zastosowaniu sterowania PROPORCJONALNEGO w nawilżaczu.



    Filtr Wodny

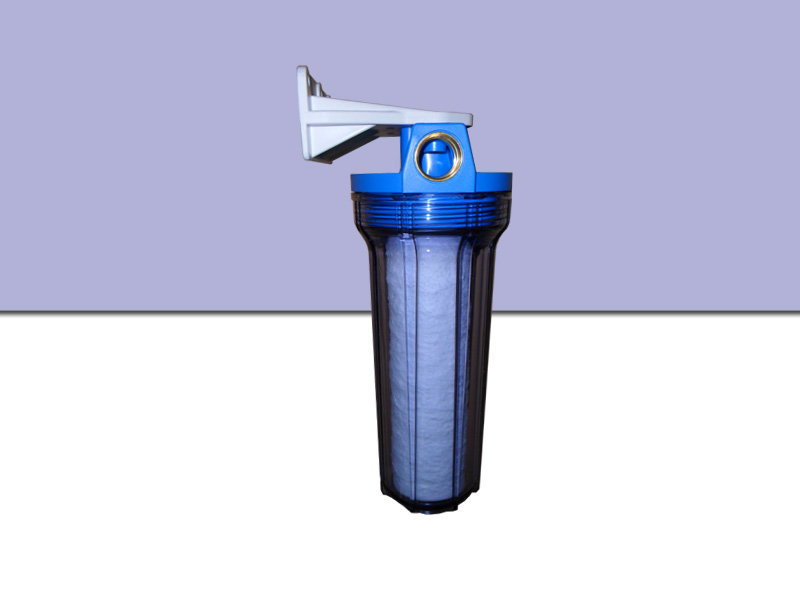

    Filtr wodny

    Filtr montujemy na linii wodnej zasilającej manifold. Usuwa stałe zanieczyszczenia z dostarczanej wody.

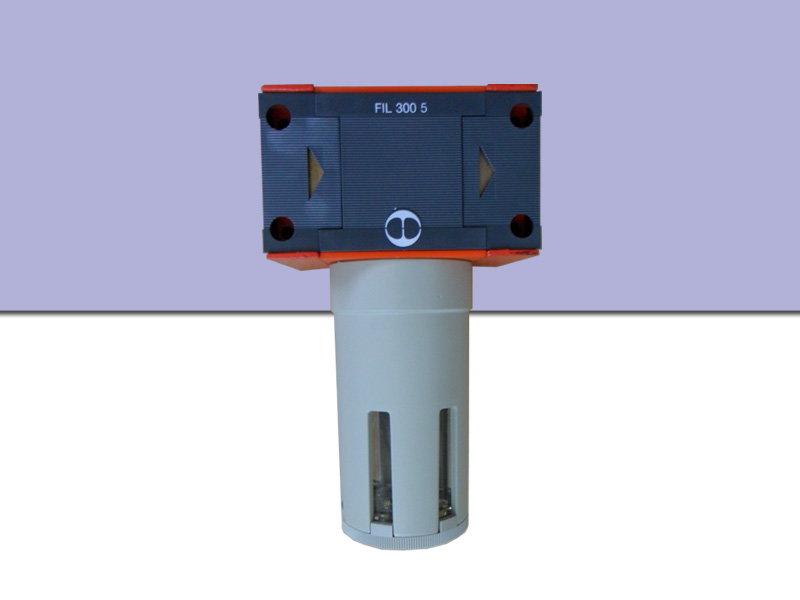

    Filtr Powietrza

    Filtr powietrza

    Filtr montujemy na linii powietrznej zasilającej manifold. Usuwa stałe zanieczyszczenia z dostarczanego powietrza.

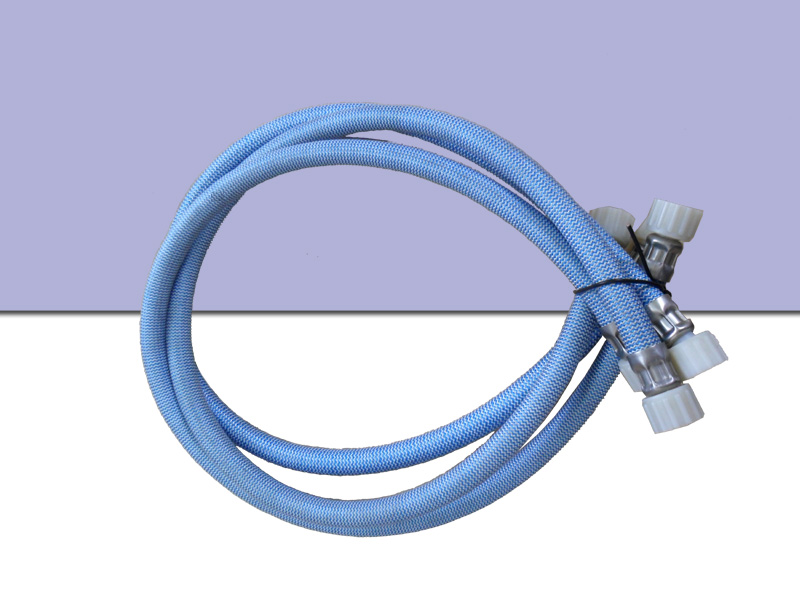

    Wąż Elastyczny Wodny

    Wąż Elastyczny Wodny

    Elastyczne połączenie pomiędzy stałymi elementami wodnymi ułatwiające montaż.

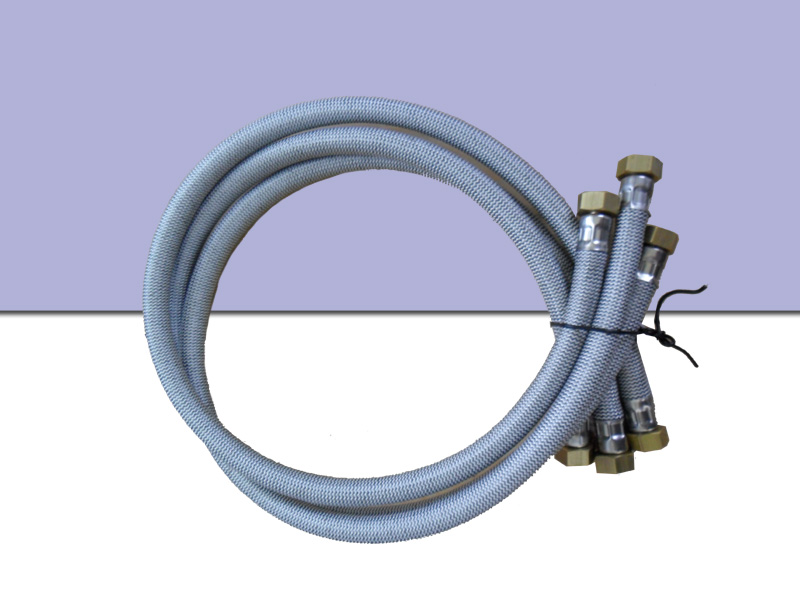

    Wąż Elastyczny Powietrzny

    Wąż Elastyczny Powietrzny

    Elastyczne połączenie pomiędzy stałymi elementami instalacji sprężonego powietrza ułatwiające montaż.


  • Producent Model Opis Dokument Plik
    DEVATEC FOG SYSTEM - Dysze BV Nawilżacze Adiabatyczne z dyszami BV o wydajności 150 kg/h Dtr ściągnij plik
    DEVATEC FOG SYSTEM - Dysze BUS Nawilżacze Adiabatyczne z dyszami BUS o wydajności 90 kg/h Dtr ściągnij plik
    DEVATEC FOG SYSTEM - CoolRoom Nawilżacze Adiabatyczne z dyszami BUS do chłodni o wydajności 24 kg/h Dtr ściągnij plik
